聲光控開關組裝技術及工作原理

您是第 6174 位讀者    發布日期:2014-07-11    文字:【

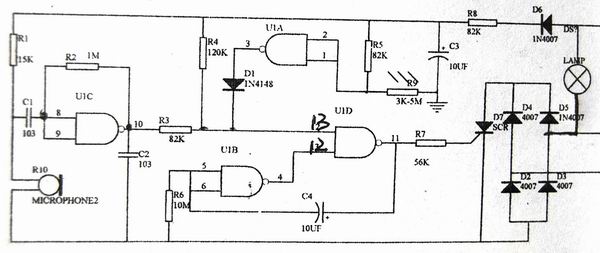

用聲音和光照度控制的開關,當環境的亮度達到某個設定值以下,同時環境的噪音超過某個值,這種開關就會開啟就叫做聲光控開關?,F(xiàn)在剖析的聲光控開關,靈敏度高,電路簡單,元件少,而且容易裝。該電路由四個與非門IC(TC4011BP)、光敏電阻(R9)、電容式話筒(R10)、單向可控硅(D7)等元件組成,電路原理如圖所示:
一、聲光控開關工作原理
200V市電 經D6、R8、C3組成的半波整流電路,在C3上得到電壓供R10。
白晝,R9受光照射電阻約十幾K;UIA 1、2腳處于低電平,3腳輸出高電平,D1導通;讓UID的13腳呈高電平,則UID的11腳輸出低電平,使可控硅D7無觸發電平而截止,使DS無回路而不亮。
到了晚上光線變暗時,光敏電阻R9的阻值變大(約1M左右)而使UIA的1、2腳呈高電平,3腳輸出低電平而使D1反向截止,UID13相當于空腳(呈高電平),11腳輸出低電平,D7無觸發電平,燈泡無回路還是不亮。
當有腳步聲走動或聲音信號傳來時,將使R10產生一個信號電平,經C1耦合給UIC8、9腳(此時兩腳呈高電平),10腳輸出低電平,則UID的13腳為低電平,由于此時UIB5、6腳相接過R6到地而呈低電平,4腳輸出高電平,UID12腳為高電平,所以UID11腳輸出高電平,D7得到足夠的觸發電平而導通;燈泡的回路為D5、D7、D2而導通點亮。聲音信號是個瞬間信號,在UID11腳與UIB5、6腳之間接一個電解電容(C4),當UID11腳輸出高電平的同時也給C4充電,使UIB5、6腳電壓更低。而電容兩端的電壓不能突變,還讓11腳處于高電平。這時C4經R7、D7、R6放電。當放到電平不能滿足可控硅的觸發電平時,D7截止而使燈泡的回路斷開,燈泡熄滅。
因此,只有當又一次聲音信號到來時,重復上述動作,燈泡又點亮。
